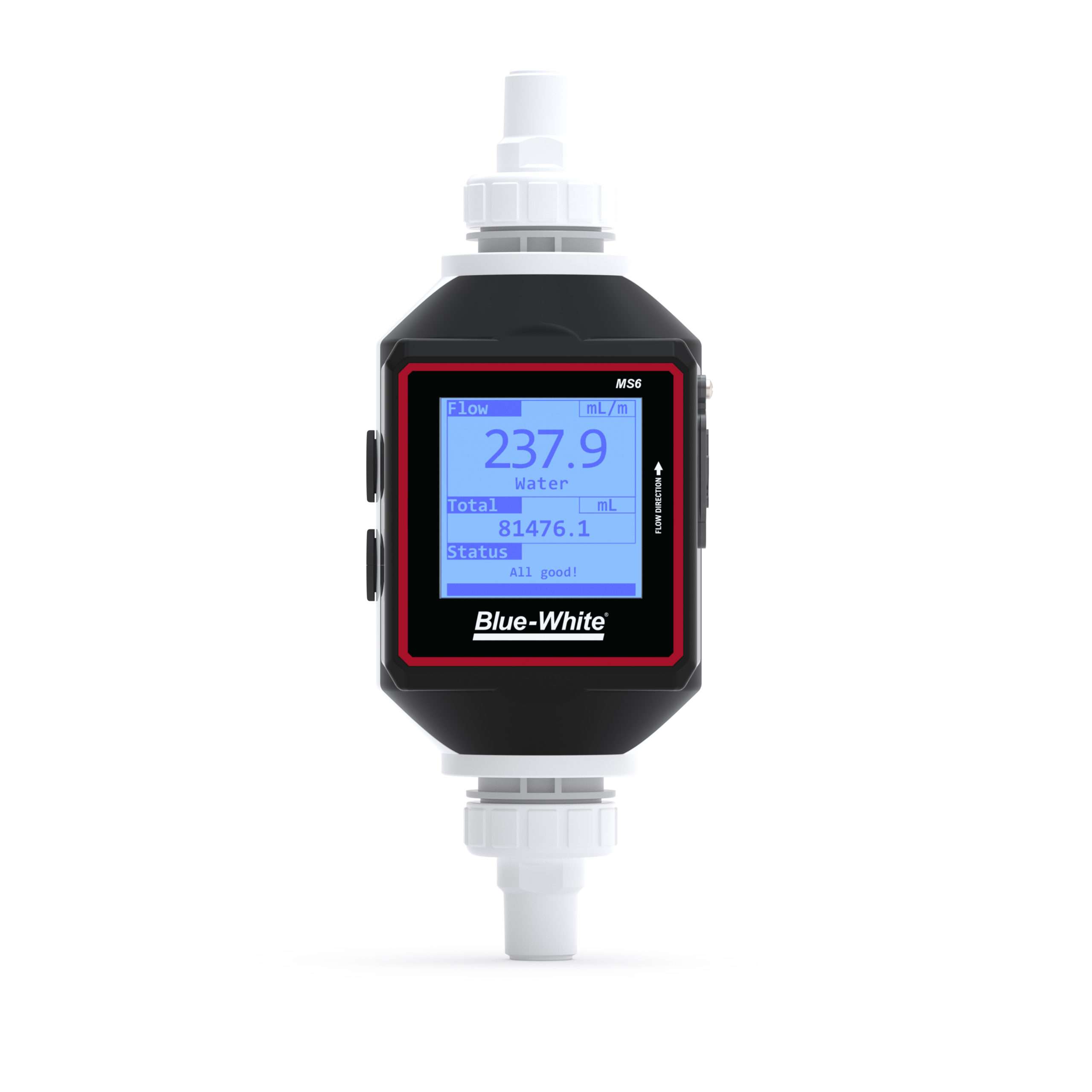

MS6

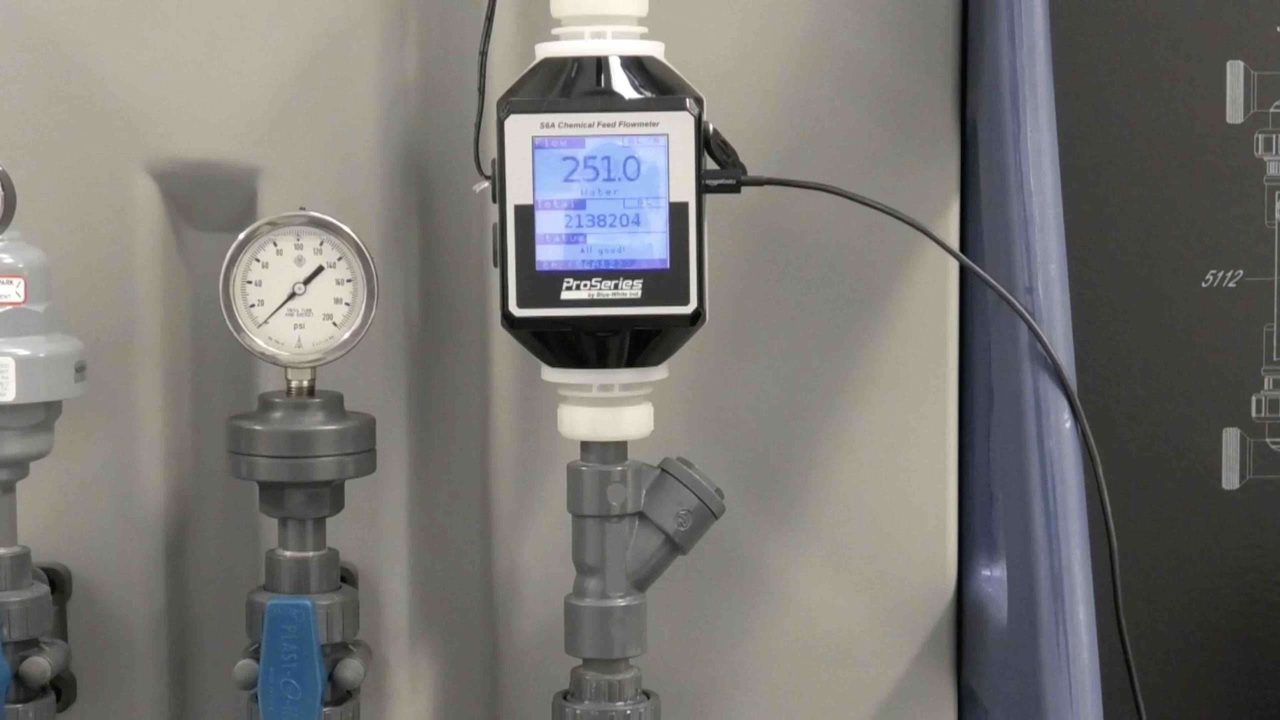

SONIC-PRO® Chemical Feed Flow Meter
De MS6 meet nauwkeurig vloeibare chemische voeding van bereiken van 10 - 5,000 ml/min en 100 - 10,000 ml/min. Deze plug-and-play flowmeter werkt direct uit de doos, maar is eenvoudig te bedienenconfigureerbaar via Blue-Central® bureaubladsoftware.
Vooraf gekalibreerde chemicaliën omvatten Water, Aqueous Ammonia 10%, Ammonium Hydroxide 30%, Ferri Chloride 40%, Sodium Hypochlorite 12.5%, Sodium Permanganate 40%, Hydrofluorosilicic Acid 25%, en Ammonium Sulfate 10%. Extra chemicaliën kunnen worden gekalibreerd door een aangepaste chemische kalibratie uit te voeren.
Technisch overzicht:
ml / min
10 - 10000
GPH
.158 - 158.5
PSI
200
Bar
13.78
Fahrenheit (° F)
104
Celsius (°C)
40
Lichaams materiaal
PVDF, PEEK
Pijpmaten
½” weerhaak, ½” M/NPT, ½” PVC slip
Literatuur
MS6 Literatuur
Handleidingen
MS6 Gebruiksaanwijzing – 80000-593Technische gegevensbladen
MS6 Technisch Gegevensblad – 85000-135Snelstartgidsen
MS6 Snelstartgids – 80000-602Catalogus
Gemeentelijke Catalogus 2023Technische specificaties
MS6 Technische Specificaties
3D-visualisator
Kenmerken
Voordelen:
- Stroombereik 1: 10 – 5,000 ml/min (0.158 – 79.2 GPH)
- Stroombereik 2: 100 – 10,000 ml/min (1.58 – 158.5 GPH)
- Sensor is NSF 61-gecertificeerd
- Inline buiskoppelingen voor eenvoudige installatie
- Configureerbaar via Blue-Central® desktopsoftware
- Geïsoleerde 4-20 mA-uitgang – volledig configureerbaar
- 0-10000Hz pulsuitgang – volledig configureerbaar
- Door de gebruiker configureerbare stroomsnelheid en totale setpoint-triggers
- Stroomsnelheidmetingen zo laag als 10 ml/min
- Meegeleverde natte eindfittingen maken meer dan 14 inlaat- en uitlaatconfiguraties mogelijk
- Echte verbindingen voor eenvoudig onderhoud
- Bevochtigde componenten gemaakt van PVDF en PEEK
- Snelle visuele inspectie met ingebouwde status-LED-lamp
- Procesbesturing via configureerbaar solid state relais, dat geconfigureerd kan worden om de trigger te sluiten of te openen bij een stroomsnelheid of om de totale stroom te laten stromen voor batchverwerking
Specificaties
Elektronica/Hardware
SPU (signaalverwerkingseenheid):
Bijlage
- NEMA 4X (IP66) Polycarbonaat, RVS-hardware.
- Afmetingen: 10.02H x Ø3.79 inch (254.5H x Ø96.1 mm)
- Gewicht 1.5 lb. (.68 kg.)
Stroomvoorziening
- 5 VDC; maximaal 5 watt
Milieu omstandigheden
- Bedrijfstemperatuur: -14 °C tot 104 °C (10 °F tot 40 °F)
- Opslag: -40 °F tot 158 °F (-40 °C tot 70 °C)
- Relatieve vochtigheid: 0% - 90%

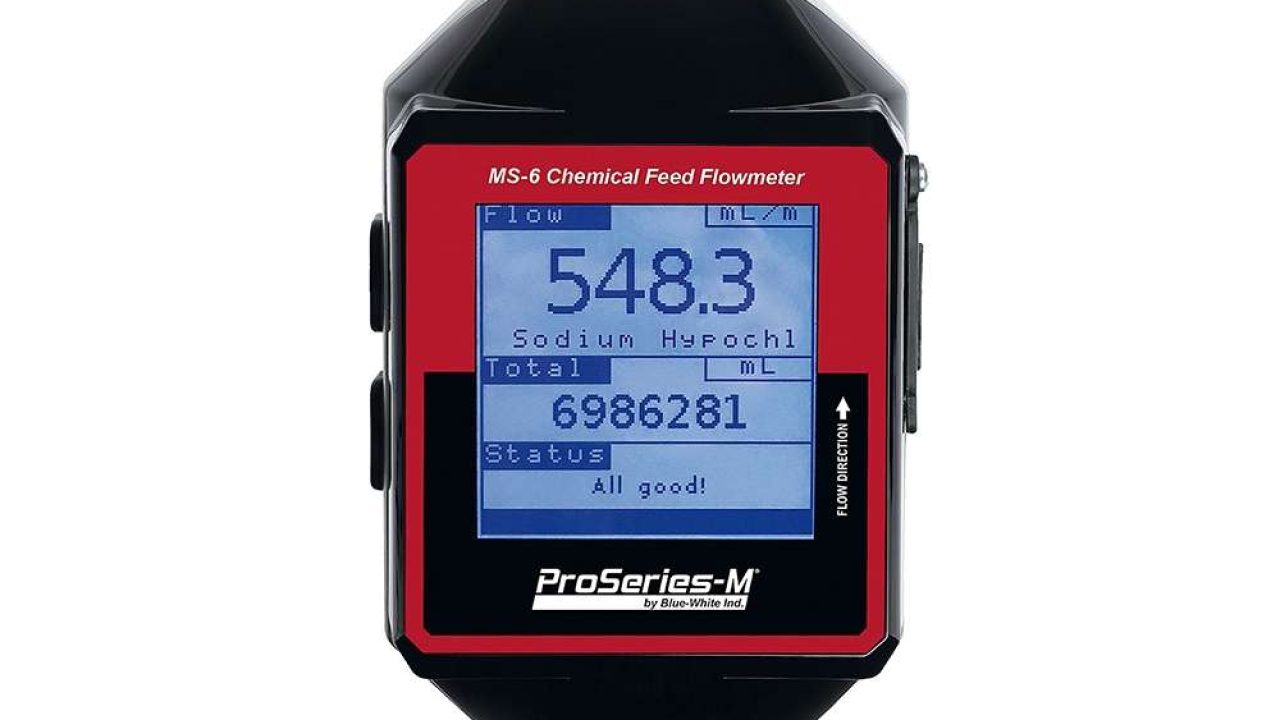

Display
- Type: Vloeibaar kristalscherm
- Achtergrondverlichting: Witte LED-achtergrondverlichting
Software taal
- Engels
Volume-eenheden
- Onafhankelijk configureerbare snelheid en totale eenheden in: Amerikaanse gallons, liters of milliliter.
Tijdseenheden
- Seconden, minuten, uren, dagen.
Stroomsnelheidsgemiddelde
- Selecteerbaar: 1, 4, 8, 16 en 32 seconden.
Gegevensuitvoer
- Geïsoleerde 4-20 mA-uitgang – volledig configureerbaar
- 0-10000 Hz pulsuitgang – volledig configureerbaar
procescontrole en
- Eén Solid State Relais
- Belastbaarheid: 24VDC, 100mA max (excl. meegeleverd)
- Configureer naar stroomsnelheid voor hoge/lage/bereiksnelheidstrigger. Programmeerbare vrijgavewaarden maken automatische vrijgave of handmatige vergrendeling mogelijk.
- Configureer om de totale stroom te berekenen voor automatisch geactiveerde, getimede batchbewerkingen voor proportionele toevoertoepassingen.
Voeding (door de gebruiker te configureren)
- Omvat elk van de volgende items:
- Amerikaanse transformator, 115VAC 60HZ / 5VDC, NEMA 5/15-stekker
- Europa transformator, 230VAC 50HZ / 5VDC, CEE 7/V11 stekker
- Transformator Australië/Nieuw-Zeeland, 240VAC 50HZ/5VDC, AS 3112-stekker
- UK transformator, 230VAC 50Z / 5VDC, BS 1363/A stekker
Blue-Central®-software
software Features
- Configureerbare 4-20mA, Pulsuitgang, Frequentie-uitgang,
- Vaste-toestandsrelais-instelpunt
- Controleer de stroomsnelheid in realtime
- Controleer het totale volume in realtime
- Monitormeterdiagnostiek
- Firmware die ter plaatse kan worden geüpgraded
- Fabrieksresetbaar
- TDS #85000-137 rev.17 20191203
Compatibele besturingssystemen
- Windows 7, 8 en 10
- Mac (OSX 10.11/10.12/10.13)
Computerconnector
- USB-C (USB-A naar USB-C kabel meegeleverd)
Natte materialen
Omzetter
- PEEK
Lichaam
- PVDF en PEEK
O-ringen
- TFE/P
- EP
Fittingen (inbegrepen)
- PVDF 1/2” ID weerhaak
- PVDF 1/2” ID weerhaak elleboog
- PVDF 1/2” M/NPT
- PVDF 1/2” M/NPT-bocht
- PVC 1/2” slip
Algemene operatie
Vooraf gekalibreerde chemische profielen
- Water
- Waterige ammoniak
- Ammoniumhydroxide
- IJzerchloride 40%
- Natriumbisulfiet 40%
- Natriumhypochloriet 12.5%
- Natriumpermanganaat
- Hydrofluorokiezelzuur 25%
- Ammoniumsulfaat 10%
Compatibele vloeistoftypen
- Akoestisch geleidende vloeistoffen
- Deeltjes en bellen met 50,000 ppm of minder
