CFPS-3

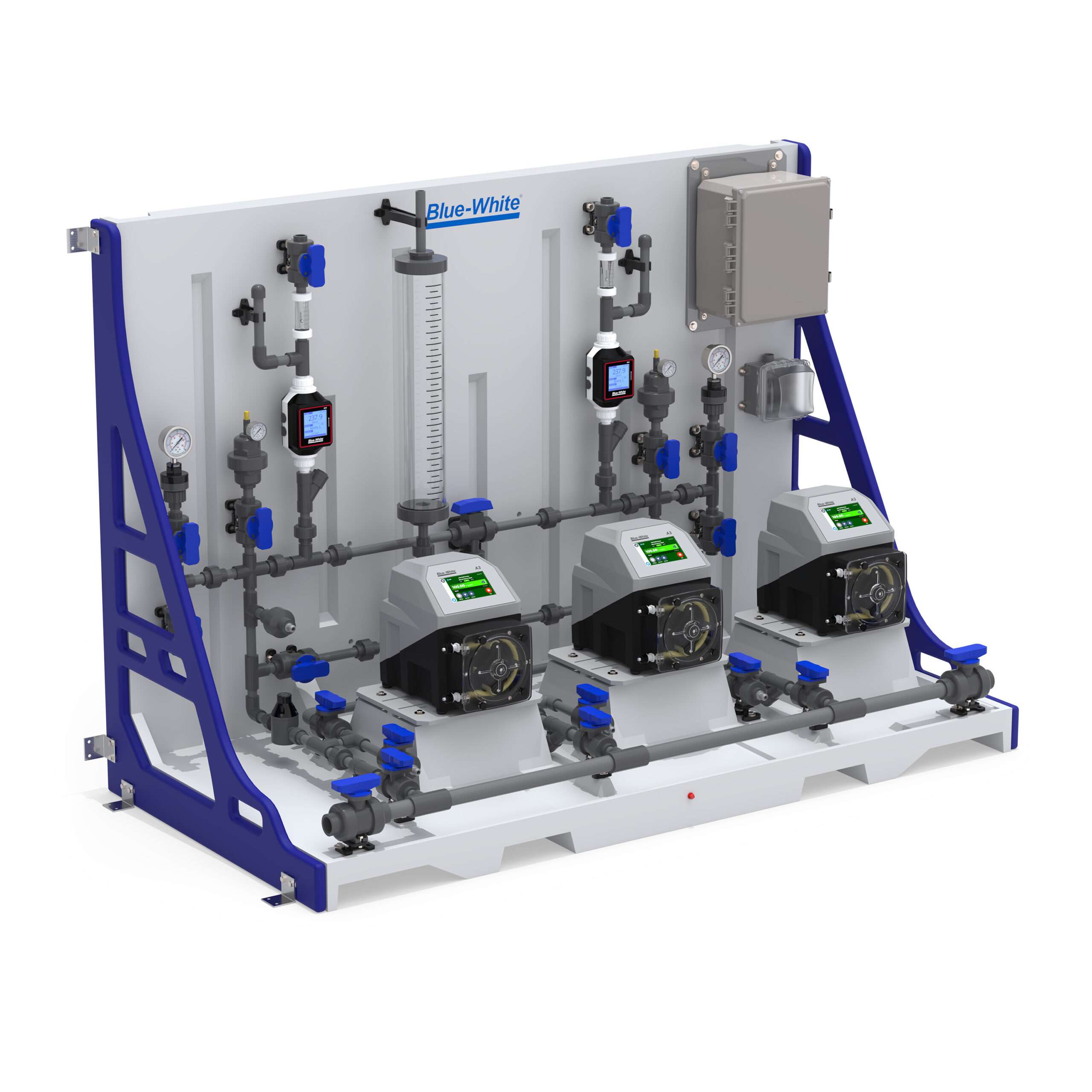

CHEM-FEED® Plastic Triplex Skid System
De CHEM-FEED® CFPS-3 Triplex Skid System (voor industriële toepassingen) maakt een injectiesysteem met twee pompen mogelijk, waarbij één pomp als back-up fungeert, waardoor downtime in kritieke toepassingen wordt geëlimineerd. De skid wordt volledig gemonteerd geleverd, wat de installatie en het opstarten vereenvoudigt. CHEM-FEED® CFPS skids zijn gemaakt van sterk, lichtgewicht chemisch en UV-bestendig polyethyleen en hebben lekvrije, schroefdraadloze verbindingen. Opties voor pijpmateriaal zijn onder andere PVC, CPVC, PVDF en Chem Proline® (PE).
een optionele SONIC-PRO® Chemische flowmeter biedt nauwkeurige meting van de chemische toevoer en beschikt over een geïsoleerde 4-20 mA-uitgang, procesregeling via configureerbaar solid state-relais en door de gebruiker configureerbare triggers voor debiet en totale instelpunten.
Technisch overzicht:
CFPS-3 Literatuur
Handleidingen
CFPS-1 | CFPS-2 | CFPS-3 Gebruiksaanwijzing – 80000-599Technische gegevensbladen
CFPS-3 Technisch gegevensblad – 85000-162Catalogus
Industriële Catalogus 2023Kenmerken en voordelen
Kenmerken

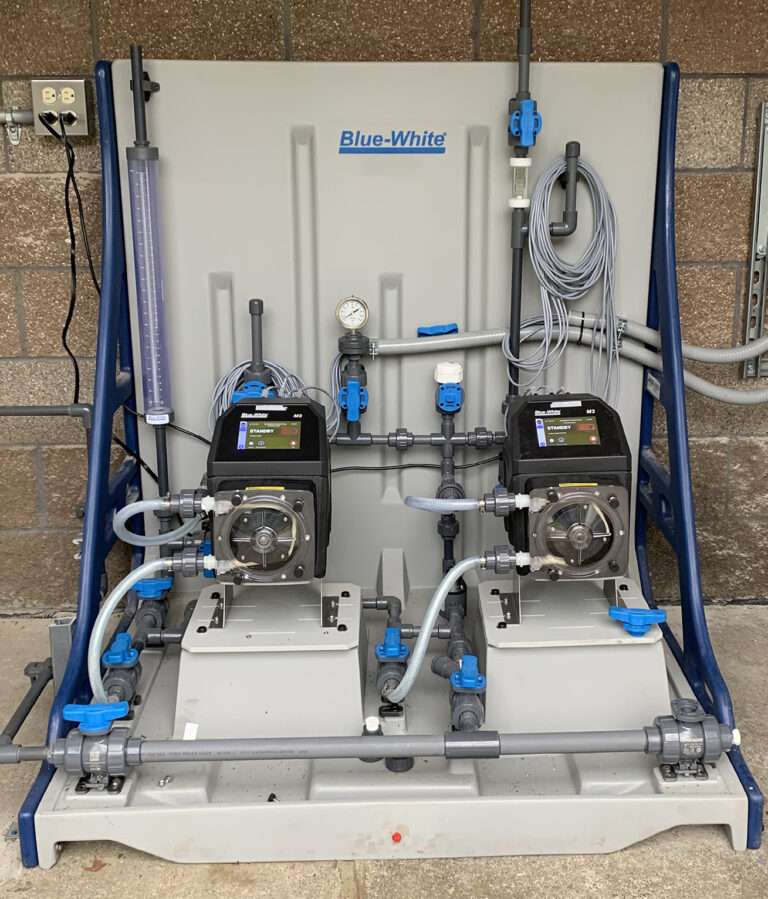

CHEM-FEED® Engineered Skid Systems zijn ontworpen en ontwikkeld met behulp van solide modelleringstools voor superieure leidinginstallatie en eenvoudig componentonderhoud. Op maat ontworpen universele montageblokken zorgen voor eenvoudig componentonderhoud en -vervanging.
Voordelen:
- Eenvoudige chemische voederskid: eenvoudig te bestellen, klaar voor installatie, levertijd 2 weken
- Visuele stroomindicator voor visuele bevestiging dat chemicaliën stromen
- Alle geïnstalleerde componenten zijn geïsoleerd met kogelkranen voor eenvoudig onderhoud
Superieur ontwerp:
- Gemaakt van sterk chemisch/UV-bestendig polyethyleen
- Inclusief stevige wand- en vloermontagebeugels
- Optionele chemische toevoerstroommeter om de chemische output van de doseerpomp nauwkeurig te meten
- Optionele lokale bedradingsaansluitingen, gemakkelijk toegankelijke voeding en ingangen/uitgangen
Veiligheidsvoorzieningen:
- Schroefplug voor reiniging en lekafvoer in druppelopvangreservoir
- Kogelkranen zijn ontlucht voor de veiligheid van de operator
- Lekvrije, schroefdraadloze verbindingen voor lekvrije chemische toevoer
Wat is inbegrepen:
Standaard
- Leidingen/koppelingen – Specificeer van PVC, CPVC, PVDF of Chem Proline® (PE)
- Overdrukventiel – Beschermt het systeem tegen overdruk, instelbereik van 10-150 psi, maximale systeemdruk van 150 psi
- Terugslagklep – Beschermt de gebruiker tegen terugstroming tijdens pomponderhoud
- Stroomindicator – Geeft een visuele indicatie van de chemische beweging door het systeem
- Inlaat Y-filter – Aanbevolen voor membraanpompsystemen
Optionele componenten (zie productmatrix)
- Kalibratiecilinder – Bevestig de pompopbrengst onder systeemomstandigheden. Specificeer cilindervolumes van 1.6 GPH tot 64 GPH.
- Pulsatiedemper – Bescherm de systeemcomponenten tegen pulsatie. Alleen aanbevolen voor membraanpompsystemen
- Manometer met bescherming – Isoleer en bescherm de systeemmanometer. Specificeer drukbereiken van 0-30 psi, 0-100 psi of 0-200 psi
- S6A Chemische flowmeter – Levert 4-20mA en pulsuitgangsgegevens aan SCADA en aan de pomp om de chemische toevoer te verifiëren
- Aansluitdoos: Pompen voorbedraad voor gemakkelijke toegang tot alle elektrische signaaldraden
- Stopcontactdoos: ontworpen voor gebruik op natte, vochtige of droge locaties
- Terugslagklep – Beschermt de gebruiker tegen terugstroming tijdens pomponderhoud
- Drukschakelaar met beveiliging – Activeer of deactiveer apparatuur wanneer de druk in een leidingsysteem stijgt of daalt tot een ingestelde druk
Specificaties
Skidframe
- Chemisch bestendige polyethyleenstructuur. Gelaste verbindingsconstructie.
Maximale werkdruk
- 150 psig (10.3-balk)
Bedrijfstemperatuur
- 14 F tot 115 F (-10 C tot 46 C)
Zegels
- FKM-afdichtingen (optioneel EPDM).
Y Zeef (S)
- PVC-behuizing, 1/32” gaas
Universele montageblokken
- PA 12
Pomp verlengde montagebeugels
- 316 roestvrij staal
Voetsteunen voor montage op skids
- 316 roestvrij staal
Slangklemmen
- RVS-band uit de 300-serie, RVS-schroef uit de 400-serie
Vakbonden (U)
- PVC-carrosserie, schema 80
Kogelkranen (V)
- Echte koppelingen, PVC-behuizing, PTFE-aslagers en zittingen
Pulsatiedemper (PD)
- CPVC-behuizing, volume van 10 kubieke inch
Terugslagklep (CV)
- PVC-behuizing. Barstdruk: 1.0-1.5 psi. Maximale werkdruk: inlaat = 150 psi, achterkant = 100 psi.
Stroomindicator (F)
- Gefreesd gegoten acryl, PVC-aansluitingen, keramische kogel, PVDF-kogelstop, PVC-halfkoppelingen.
Overdrukventiel (PRV)
- PVC-behuizing, PTFE primaire membraanafdichting. Niet-bevochtigde componenten: EPDM secundaire afdichting, verzinkte stalen veer, externe hardware van roestvrij staal, HDPE drukafstellingsschroef. Oneindige afstelling van 10-150 psi.
Kalibratiecilinder (CC)
- PVC body, PVC eindkappen, 1/2” PVC pijp uitlaat ontluchting. Beschikbare volumes: 1.6 GPH (100ml), 4 GPH (250ml), 8 GPH (500ml), 16 GPH (1000ml), 32 GPH (2000ml), en 64 GPH (4000mL).
Meter met beschermkap (G)
- Manometer: vloeistofgevuld roestvrij staal met blowout plug, bodembevestiging, 1/4” NPT-schroefdraden. Beschikbare drukbereiken: 0-30 psi, 0-100, psi, 0-200 psi. Bescherming: PVC-behuizing, temperatuurgecompenseerd, oliegevuld.
Slang (T)
- Versterkt gevlochten PVC, max. 200 psi, voldoet aan NSF-norm 51. De flexibele slangaansluitingen van de inlaat en uitlaat van de pomp zijn afgesloten met halve koppelingen en met roestvrijstalen klemmen aan de weerhaakfitting bevestigd.
Pomp (apart verkrijgbaar)
- FLEXFLO® model A1, A2, A3 of A4 peristaltische pompen
- CHEM-FEED® model CD1, C2, C3 of CD3 membraanpompen
Buizen
- Enkele skid: 1/2” PVC Schedule 80 (optioneel CPVC, PVDF, PE).
- Duplex Skid: 1” Inlaat & 1/2” Uitlaat PVC Schedule 80 (optioneel CPVC, PVDF, PE).
- Triplex Skid: 1” Inlaat & 1/2” Uitlaat PVC Schema 80 (optioneel CPVC, PVDF, PE).
Montagemateriaal
- 18-8 roestvrij staal
- Systeem met één pomp
- – Wand- of vloermontage is toegestaan
- Duplex pompsysteem
- – Wand- of vloermontage is toegestaan
- Triplex pompsysteem
- – Alleen vloermontage is toegestaan
Geschat verzendgewicht
- Systeem met één pomp
- – Standaard: 80 lb. (36 kg)
- – Met gemonteerde pomp: 140 lb. (64 kg)
- Duplex pompsysteem
- – Standaard: 120 lb. (54 kg)
- – Met gemonteerde pompen: 240 lbs (109 kg)
- Triplex pompsysteem
- – Standaard: 200 lb. (91 kg)
- – Met gemonteerde pompen: 380 lbs (172 kg)
