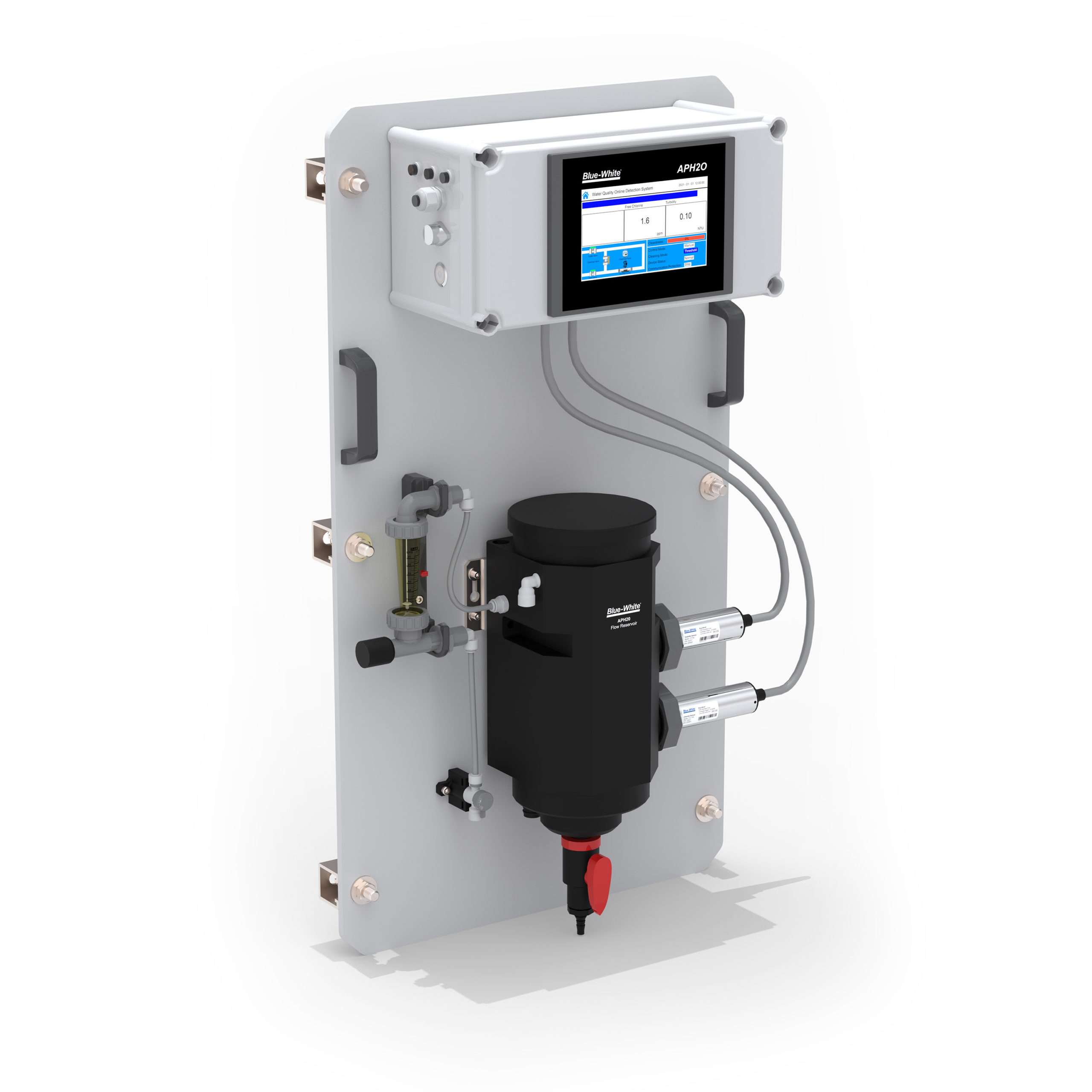

APH2O
Online multi-parameter-analysator
Belangrijkste kenmerken:
- Turn-Key Monitoringoplossing voor toepassingen met schoon water
- Zeer nauwkeurige, realtime meting, weergave en datalogging
- Ultra-lage troebelheid, vrij of totaal chloor, pH en temperatuur
- Touchscreen-display en dataloggingterminal
- FCL700 slimme sensor
- UT700 Ultra-lage troebelheidssensor met uniek plat oppervlak distaal
Eindig in kwartsglasplaat
Technisch overzicht:
pH-methode
Elektrochemische methode:
Sensor
Platte elektrode
Bemonsteringskamer
Dubbel sensor-stroomreservoir
Garantie
13 Maanden
Vrije chloormethode
Kaal goud - elektrochemische methode, chloorbereik: 0.1–5 PPM
Troebelheid Dubbel Bereik
.001 - 10 / 10 - 40.00 NTU
Troebelheidnauwkeurigheid
+/- 0.005 NTU of 2% <10NTU
Herhaalbaarheid van troebelheid
+/- 0.001 NTU of 0.5% <10NTU
Literatuur
APH2O Literatuur
Handleidingen
APH2O Gebruiksaanwijzing – 80000-186Technische gegevensbladen
APH2O Technisch gegevensblad – 85000-186
3D-visualisator
Kenmerken en voordelen
Kenmerken
Overzicht
- De UT700-troebelheidssensor met ultralage resolutie biedt een detectielichtbron met warmwitte LED's in een oppervlakteverstrooiingsformaat van 90 graden, in overeenstemming met de USEPA 180.1-normen.
- FCL700 drie-parameter composietsensor voor restchloor, pH en temperatuur conform USEPA 334.0-richtlijnen. Geavanceerde sensor-PCB biedt ingebouwde temperatuur- en pH-parametercompensatiealgoritmen (tot pH 9.0).
- Unieke Bare-Gold elektrodetechnologie voor restchloormeting elimineert membranen en elektrode-oplossingsaanvulling die gewoonlijk geassocieerd worden met conventionele sensoren. Plat bubbel pH-elektrodeontwerp voor verminderd vervuilingspotentieel.
- Dual-Sensor flow reservoir biedt monsterkalmering voor het afvoeren van luchtbellen en het bezinken van zwevende vaste stoffen, schuim of andere onzuiverheden die vaak worden waargenomen in drinkwaterinfluent. Maakt het hoogste niveau van troebelheidsresolutie op de markt mogelijk en verlengt de onderhoudscyclus van de sensor aanzienlijk, terwijl het een grote buffercapaciteit biedt om drukschommelingen te beperken.
Toepassingen
- Drinkwater
- Huishoudelijk water
- Secundaire watervoorziening
- Sanitair water
- Decoratief water / zwemwater
- Voedsel- en drankproceswater
Wat is inbegrepen
- Eén APH2O drinkwaterpaneel gemonteerd en compleet met 110VAC-voedingskabel
- TS10 Touchscreen-display/datalogger met sensor, voorgemonteerd in RS-485 (RTU).
- WR20 Dual Sensor-stroomreservoir
- Sensor voor ultralage troebelheid
- Chloorsensor
- Inlaatstroommeter
- Afsluitklep
- Inlaatslang
- Uitlaatslang
- Achterste FRP-kanaalsteun (3) en hardware
- Elektrische schema's
Specificaties
Item
- APH2O
Troebelheid Golflengte
- Warm wit
Lichtbron
- LED
Troebelheid Dubbel Bereik
- 0.001 – 10 / 10 – 40.00 NTU
Troebelheidnauwkeurigheid
- +/- 0.005 NTU of 2% <10NTU
Herhaalbaarheid van troebelheid
- +/- 0.001 NTU of 0.5% <10NTU
Vrije chloormethode
- Kaal goud – elektrochemische methode
Chloorbereik
- 0.01 – 5.00 ppm als FCl2 (vrij) of TCl2 (totaal)
pH-methode
- Elektrochemische methode:
pH bereik
- 0.01 – 14.00 pH
Meetnauwkeurigheid
- 0.001 NTU of ± 1% volledige schaal
- +/- 0.01 ppm of 1% volledige schaal met pH-compensatie tot 9.0
- +/- 0.01 pH
Minimale resolutie
- 0.001 NTU
- 0.01 ppm
- 0.01 pH
Reactietijd
- 4s na onderdompeling – Troebelheid
- T95≤60s – Vrij chloor
- T95≤5s – pH
Conformiteit
- EPA-180.1/334.0
Meetinterval
- Continue meting
Display
- 7-inch LCD-kleurenscherm met industriële capacitieve touchscreen
Opslagcapaciteit
- Ingebouwde 4 GB RAM voor het opslaan van maximaal 1 miljoen gegevens-/gebeurtenisrecords
Stroomvereisten
- 96-260VAC / 50-60 Hz; 10A zekering; 200 W
uitgang
- 3 x 4-20 mA / RS-485 Modbus – RTU / Modbus TCP
Invoer
- 3 x 4-20 mA / RS-485 Modbus – RTU
USB
- 1 x USB-host, voor het downloaden van gegevens en het upgraden van het scherm
Internet
- RJ-45-aansluiting, Modbus-TCP
Bedrijfstemperatuur van het paneel
- 40 – 113oF (4-45oC)
Temperatuur bij opslag
- Instrument: -4 – 131oF (-20 – 55oC) / Sensoren 32 – 122oF (0 – 50oC)
Temperatuur van het monsterwater
- 40 - 104 °F (4-40 °C)
Voorbeeld waterdruk
- 7.25 – 30 psi (0.05 – 0.2 MPa)
WR20 Monsterwaterstroomsnelheid
- 9.5 – 15.5 GPH (600-1,000 ml / minuut)
WR20-lijngrootte
- 1/4” Inlaat / 3/8” Overloop / 3/4” Uitlaat / 1/2” Afvoer
Rating
- IP-65 Paneel-Display / IP-67 Sensoren
Regulatie
- CE/RoHS
Relatieve Vochtigheid
- 20% – 90% (geen condensatie)
Hoogte
- <6,561 voet (<2,000 meter)
Afmetingen (HxBxD)
- Paneel 36 H x 20 B x 9.42 D inch
Geschat productgewicht
- 45 lbs

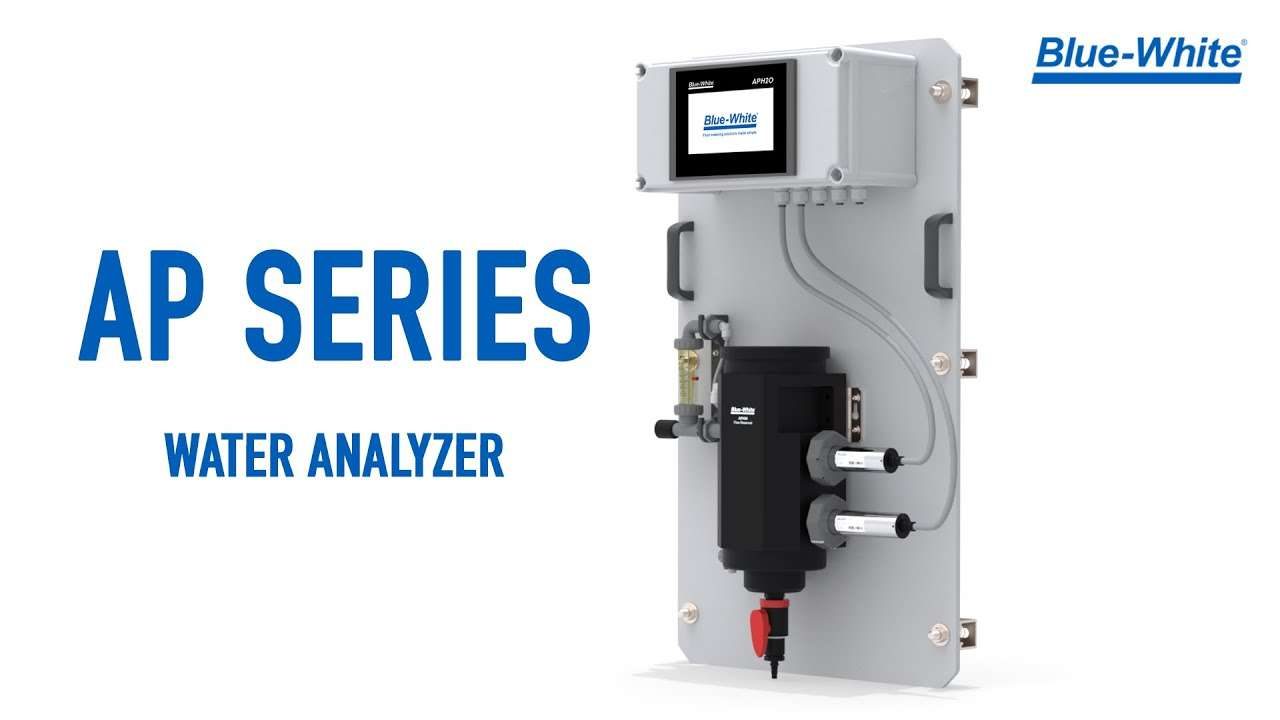

Video's
