A4
CHEM-FEED® Multi-Diaphragm Metering Pump

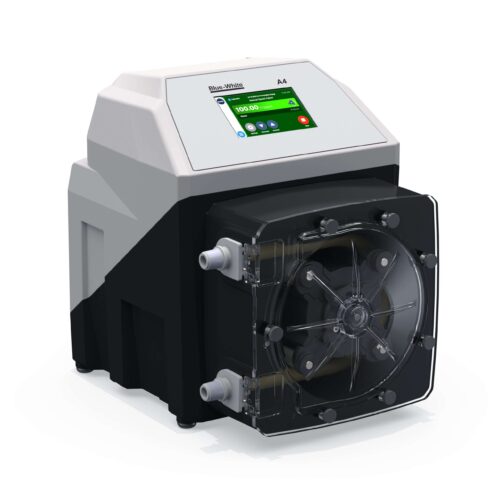

Ervaar chemische dosering op een hoger niveau met de FLEXFLO® A4 Peristaltic Metering Pump. De A4 combineert nauwkeurige meting bij afvoerdrukken tot 125 PSI, intuïtieve pictogramgebaseerde touchscreenbedieningen en IP-geclassificeerde M12-aansluitpoorten die beschermen tegen vocht, stof, trillingen en elke temperatuurverandering.
De opties voor A4-afstandsbedieningssignalen omvatten Puls, 4-20 mA, Modbus TCP, EtherNet/IP en PROFIBUS voor verbeterd toezicht en automatisering voor kritische meet- en overdrachtstoepassingen.
Technisch overzicht:
GPH
.01 - 158.5
LPH
.04 - 600
ml / min
.6667 - 10000
Druk
125 psi (8.6 Bar)
Behuizing Rating
NEMA4X (IP66)
Standaarden
CE, cETLus
Besturingsmethoden
Handmatig, Afstandsbediening analoog/digitaal, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Laboratoriumvoedingen
100 tot 240VAC-50/60Hz
Informatie & Brochures
A4 Literatuur
Handleidingen
A4 Gebruiksaanwijzing – 80000-618Technische gegevensbladen
A4 Technisch gegevensblad – 85000-100Gidsen
Gids voor het selecteren van buizenBrochures
A3 | A4-brochure – 80000-713Catalogus
Industriële catalogusOverzicht
sleutel Kenmerken
Voordelen:
- Zelf-aanzuigend – zelfs tegen maximale lijndruk. By-passkleppen zijn niet vereist. Kan geen dampblokkering of verlies van aanzuiging veroorzaken. 30ft zuiglift. Zachte lage schuifkracht pompwerking.
- Tube Failure Detection (TFD) detecteert buisbreuk door chemicaliën in de pompkop te detecteren. Geen valse triggering – Gepatenteerd
- Optioneel dubbelkanaalsbuisontwerp voor optimale prestaties en drukcapaciteit

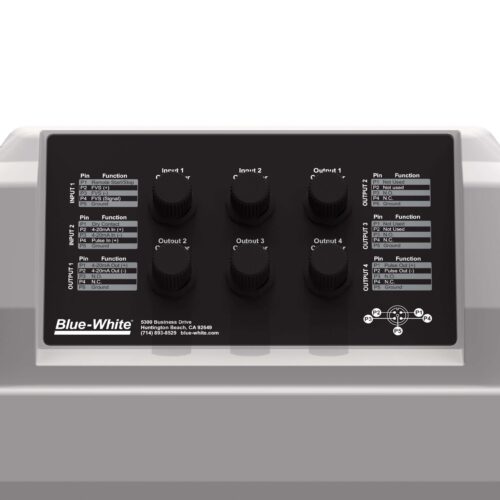

Communicatie en interface
- 5” touchscreen kleuren LCD-scherm
- Gebruiksvriendelijke configuraties
- Controle Methoden:
- Handmatige bediening
- 4-20mA ingang
- Op afstand starten/stoppen
- Puls ingang
- Frequentie invoer
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Alarmuitgangen
- FVS
- Relaisuitgang
Superieur ontwerp
- 2 jaar garantie
- 2,500:1 turndown-verhouding
- NEMA 4X (IP66) afwasbare, chemisch bestendige behuizing
- De robuuste rotor buigt niet door en zorgt voor een hogere nauwkeurigheid, omdat er geen metalen veren of scharnieren zijn die kunnen corroderen.
Veiligheidsvoorzieningen
- Tube Failure Detection (TFD) detecteert buisbreuken en voorkomt zo het lekken van gevaarlijke chemicaliën.
- Veilig programmeerbaar wachtwoord van 6 cijfers om manipulatie te voorkomen
Prestatie data
uitgang tafel
| Buismateriaal / Maat | Voedingssnelheid | Maximale snelheid | Maximale druk | Maximale temperatuur | Vereiste rolmontage | ||
|---|---|---|---|---|---|---|---|
| GPH | LPH | ml/min | RPM | PSI (bar) | °F (°C) | Code | |
| Flex-A-Prene® | |||||||
| NH | .01 - 28.5 | .04 - 108 | 0.7 - 1800 | 125 | 125 (8.6) | 185 (85) | A4-MNH-R |
| NHL | .02 - 28.5 | .07 - 108 | 1.2 - 1800 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NK | .02 - 50.7 | .08 - 192 | 1.3 - 3200 | 125 | 80 (5.5) | 185 (85) | A4-MNH-R |
| NHH | .02 - 54.0 | .09 - 204 | 1.4 - 3400 | 125 | 100 (6.9) | 185 (85) | A4-MNH-R |
| NHHL | .02 - 54.0 | .09 - 204 | 1.4 - 3400 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NL | .04 - 100.0 | .15 - 378 | 2.5 - 6300 | 125 | 50 (3.4) | 185 (85) | A4-MNL-R |
| NP | .06 - 158.5 | .24 - 600 | 4.0 - 10000 | 125 | 30 (2.1) | 185 (85) | A4-MNL-R |
| Flex-A-Chem® | |||||||
| TH | .01 - 25.4 | .04 - 96.0 | 0.6 - 1600 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TK | .02 - 54.0 | .08 - 204 | 1.4 - 3400 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TKK | .05 - 126 | .18 - 477 | 3.2 - 7950 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| Flex-A-Thane® | |||||||
| GH | .01 - 39.6 | .06 - 150 | 1.0 - 2500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GHH | .03 - 71 | .11 - 269 | 1.9 - 4480 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GK | .02 - 55.5 | .09 - 210 | 1.4 - 3500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GKK | .04 - 100 | .20 - 378 | 2.5 - 6300 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
Technisch
Specificaties
Maximale werkdruk
- 125 psig (8.6-balk)
- Let op: zie de maximale drukwaarden van de individuele pompbuisassemblage.
Maximale vloeistoftemperatuur
- 3/8” OD x 1/4” ID slangaansluitingen: 130 °F (54 °C)
- M/NPT-aansluitingen: 185 °F (85 °C)
- Let op: zie de maximale temperatuurwaarden van de individuele pompbuismontage.
Omgevingstemperatuur
14 ° F tot 115 ° F
-10 ° C tot 46 ° C
Omgevingstemperatuur bij opslag
-40 °F tot 158 °F
-40 ° C tot 70 ° C
Maximale viscositeit
12,000 Centipoise
Maximale zuigkracht
30 voet water op zeeniveau.
14.7 atm psi
Bedrijfsspanning
- 115VAC/60Hz, 1ph (maximaal 2.0 Ampère)
- 230VAC/60Hz, 1ph (maximaal 1.0 Ampère)
- 220VAC/50Hz, 1ph (maximaal 1.0 Ampère)
- 240VAC/50Hz, 1ph (maximaal 1.0 Ampère)
- 230VAC/50Hz, 1ph (maximaal 2.0 Ampère)
Opties voor netsnoer
- 115V60Hz = NEMA 5/15 (VS)
- 230V60Hz = NEMA 6/15 (VS)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Australië/Nieuw-Zeeland)
- 230V50Hz = BS 1363/A (VK)
Motor
Borstelloze DC
Instelbereik motorsnelheid
2,500:1 (0.04% – 100%) Max. tpm = 125 tpm
Resolutie voor aanpassing van motorsnelheid
- 0.1% verhogingen > 1% motorsnelheid en < 100%
- Stappen van 0.04% < 1% motorsnelheid
Scherm
5” touchscreen kleuren LCD, UV-bestendig
Talen weergeven
Engels, Spaans, Frans, Duits en Portugees selecteerbaar
Security
Programmeerbaar wachtwoord van 6 cijfers
Maximale totale afmetingen
12-1/8”W x 15-1/4”H x 16-1/2”D
30.8B x 38.8H x 41.9D cm
product gewicht
45.5 lb.
20.64 kg
Geschat verzendgewicht
50 lb.
22.68 kg
Bijlage
NEMA 4X (IP66) afwasbare, chemisch bestendige behuizing
RoHS-conformiteit
Ja
Standaarden
cETLus, CE
order informatie
