A3

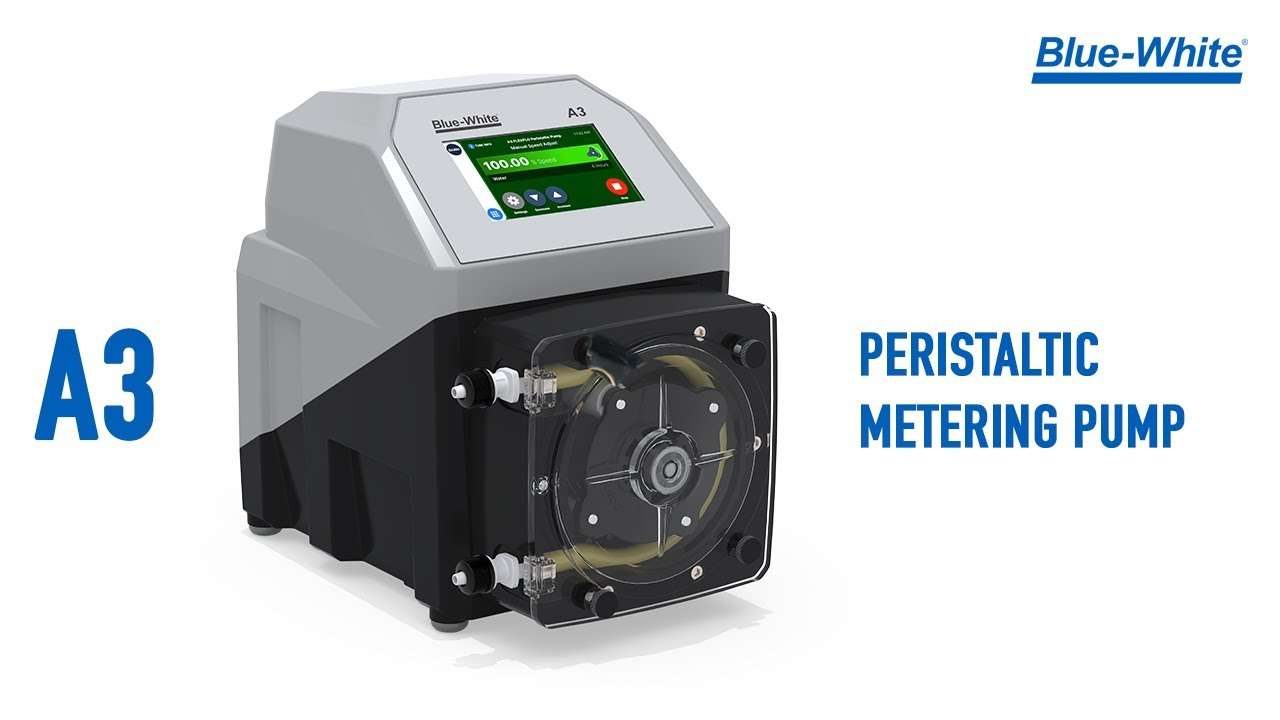

FLEXFLO® Peristaltic Metering Pump

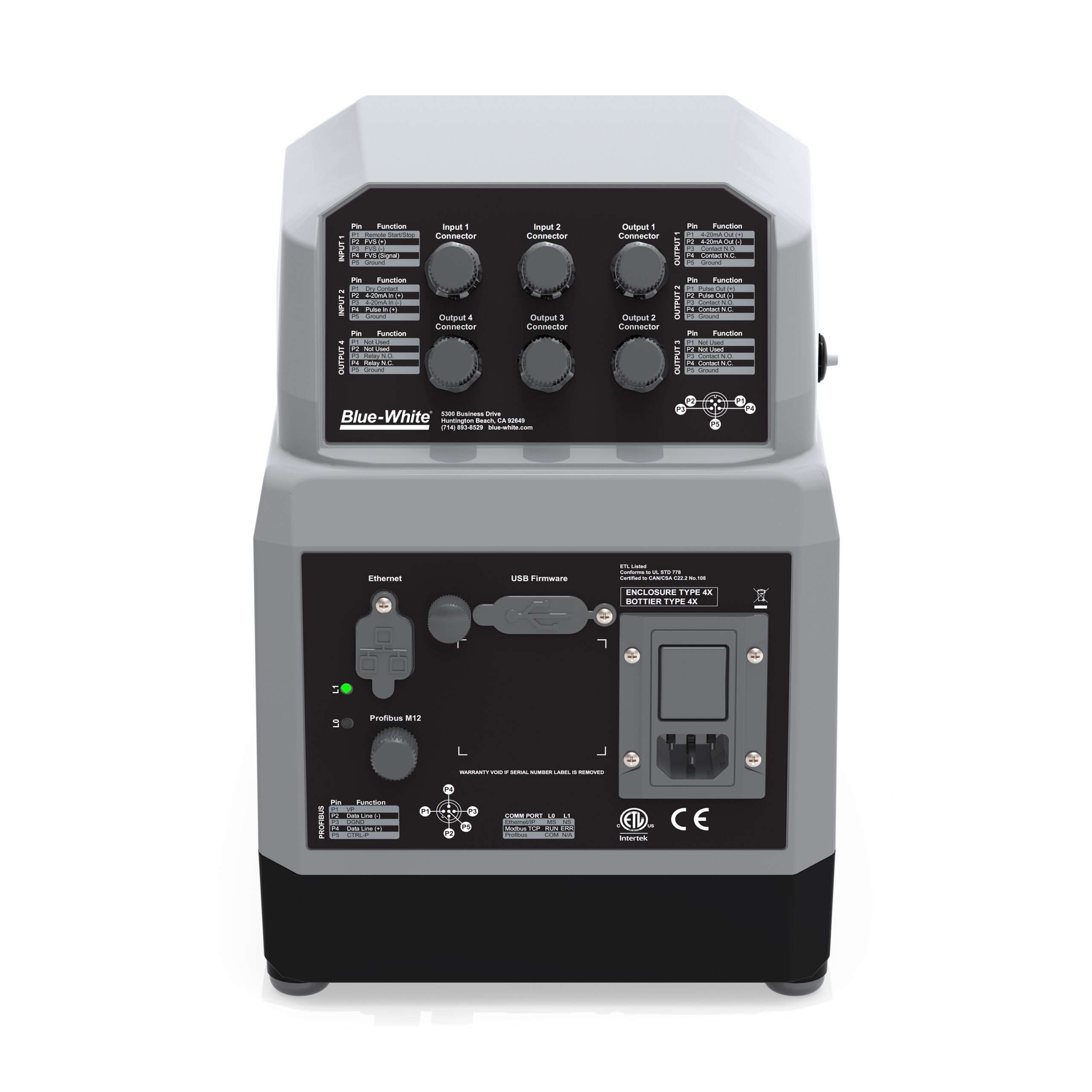

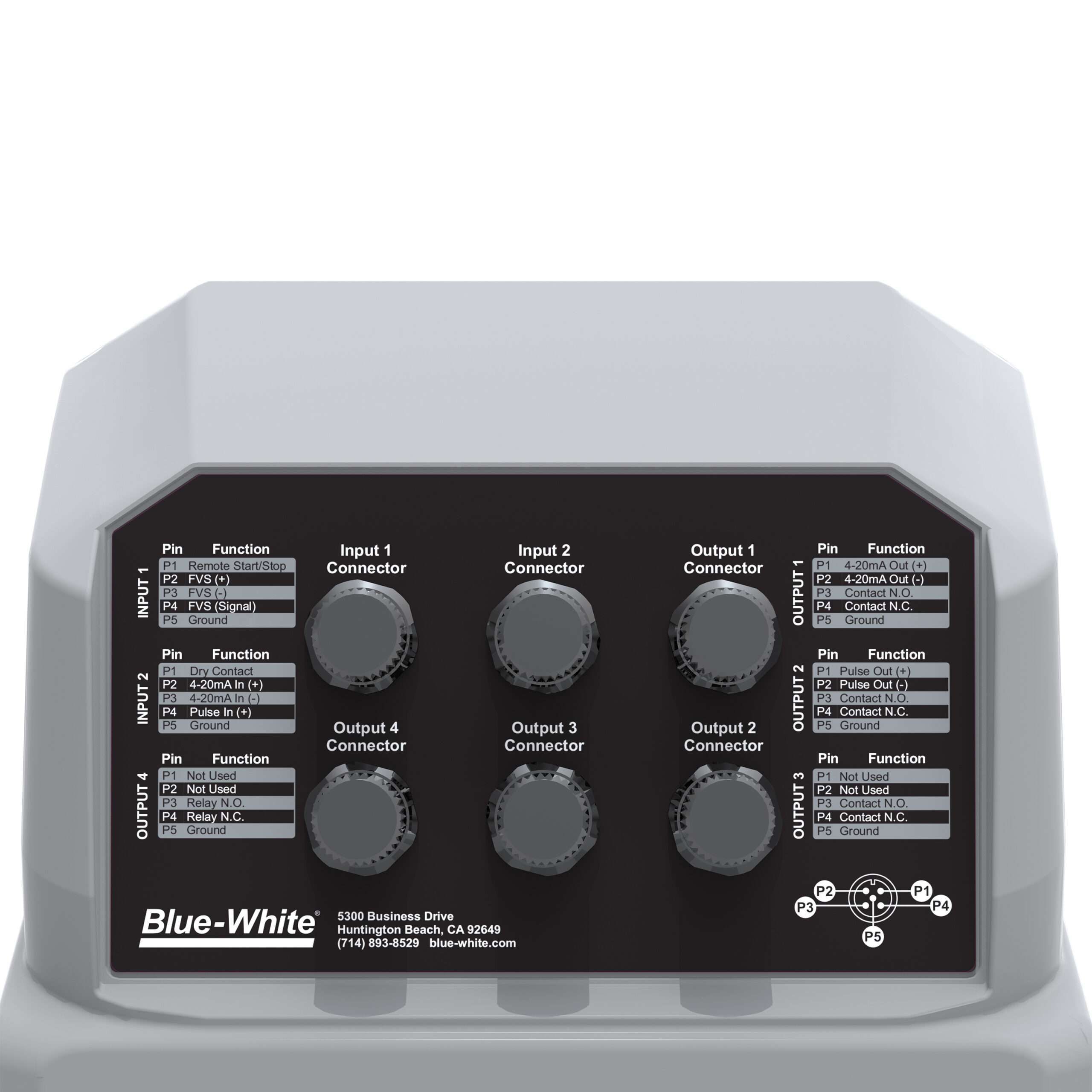

Ervaar chemische dosering op een hoger niveau met de FLEXFLO® A3 Peristaltic Metering Pump. De A3 combineert nauwkeurige meting bij afvoerdrukken tot 125 PSI, intuïtieve pictogramgebaseerde touchscreenbedieningen en IP-geclassificeerde M12-aansluitpoorten die beschermen tegen vocht, stof, trillingen en elke temperatuurverandering.
De opties voor A3-afstandsbedieningssignalen omvatten Puls, 4-20 mA, Modbus TCP, EtherNet/IP en PROFIBUS voor verbeterd toezicht en automatisering voor kritische meet- en overdrachtstoepassingen.
Technisch overzicht:
GPH
.001 - 33.3
LPH
.003 - 126
ml / min
.05 - 2100
Druk
125 psi (8.6 Bar)
Behuizing Rating
NEMA4X (IP66)
Standaarden
CE, cETLus
Besturingsmethoden
Handmatig, Afstandsbediening analoog/digitaal, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Laboratoriumvoedingen
100 tot 240VAC-50/60Hz
Literatuur
A3 Literatuur
Handleidingen
A3 Gebruiksaanwijzing – 80000-418Technische gegevensbladen
A3 Technisch gegevensblad – 85000-099Guides
Gids voor het selecteren van buizenBrochures
A3 | A4-brochure – 80000-713Catalogus
Industriële Catalogus 2023
3D-visualisator
Kenmerken en voordelen
Kenmerken
Voordelen:
- Zelf-aanzuigend – zelfs tegen maximale lijndruk. By-passkleppen zijn niet vereist. Kan geen dampblokkering of verlies van aanzuiging veroorzaken. 30ft zuiglift. Zachte low-shear pompwerking.
- Detectie van buisstoringen (TFD) ingebouwde lekdetectie is standaard
- Modulair rolontwerp maakt het mogelijk om buizen eenvoudig te verwisselen zonder gereedschap.
- Optioneel dubbelkanaalsbuisontwerp voor optimale prestaties en drukcapaciteit
Communicatie en interface:

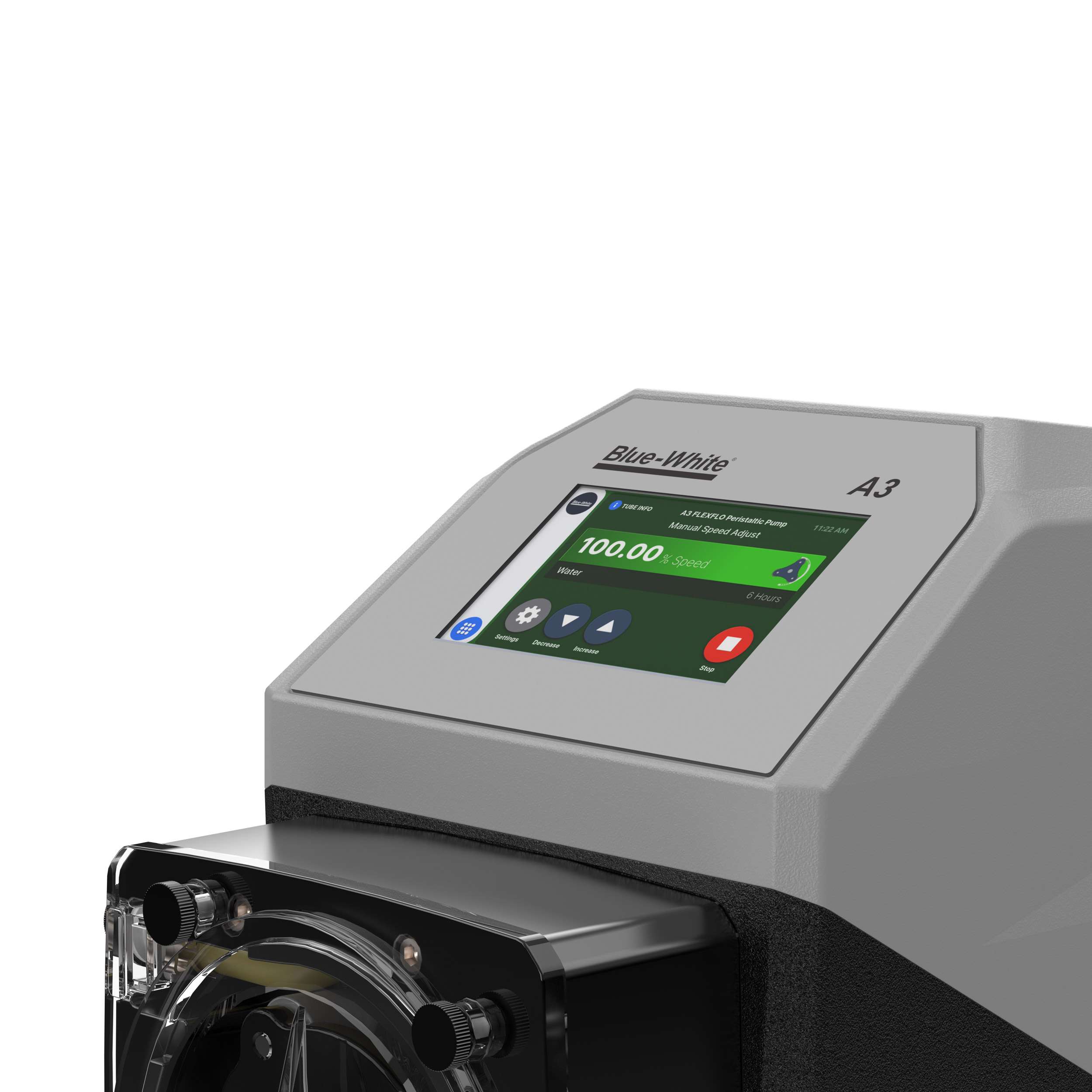

- 5” touchscreen kleuren LCD-scherm
- Gebruiksvriendelijke configuraties
-
Controle Methoden:
- Handmatige bediening
- 4-20mA ingang
- Op afstand starten/stoppen
- Puls ingang
- Frequentie invoer
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Alarmuitgangen
- FVS
- Relaisuitgang
Superieur ontwerp:
- 2 jaar garantie
- 2,500:1 turndown-verhouding
- NEMA 4X (IP66) afwasbare, chemisch bestendige behuizing
- De robuuste rotor buigt niet door en zorgt voor een grotere nauwkeurigheid, omdat er geen metalen veren of scharnieren zijn die kunnen corroderen.
Veiligheidsvoorzieningen:
- Detectie van buisstoringen (TFD) Detecteert buisbreuk door chemicaliën in de pompkop te detecteren. Geen valse triggering – Gepatenteerd
- Veilig programmeerbaar wachtwoord van 6 cijfers om manipulatie te voorkomen
Optionele componenten beschikbaar:
- Montage verlengde beugels (72000-380) – 1 paar, RVS, 4 RVS schroeven
Wat is inbegrepen:

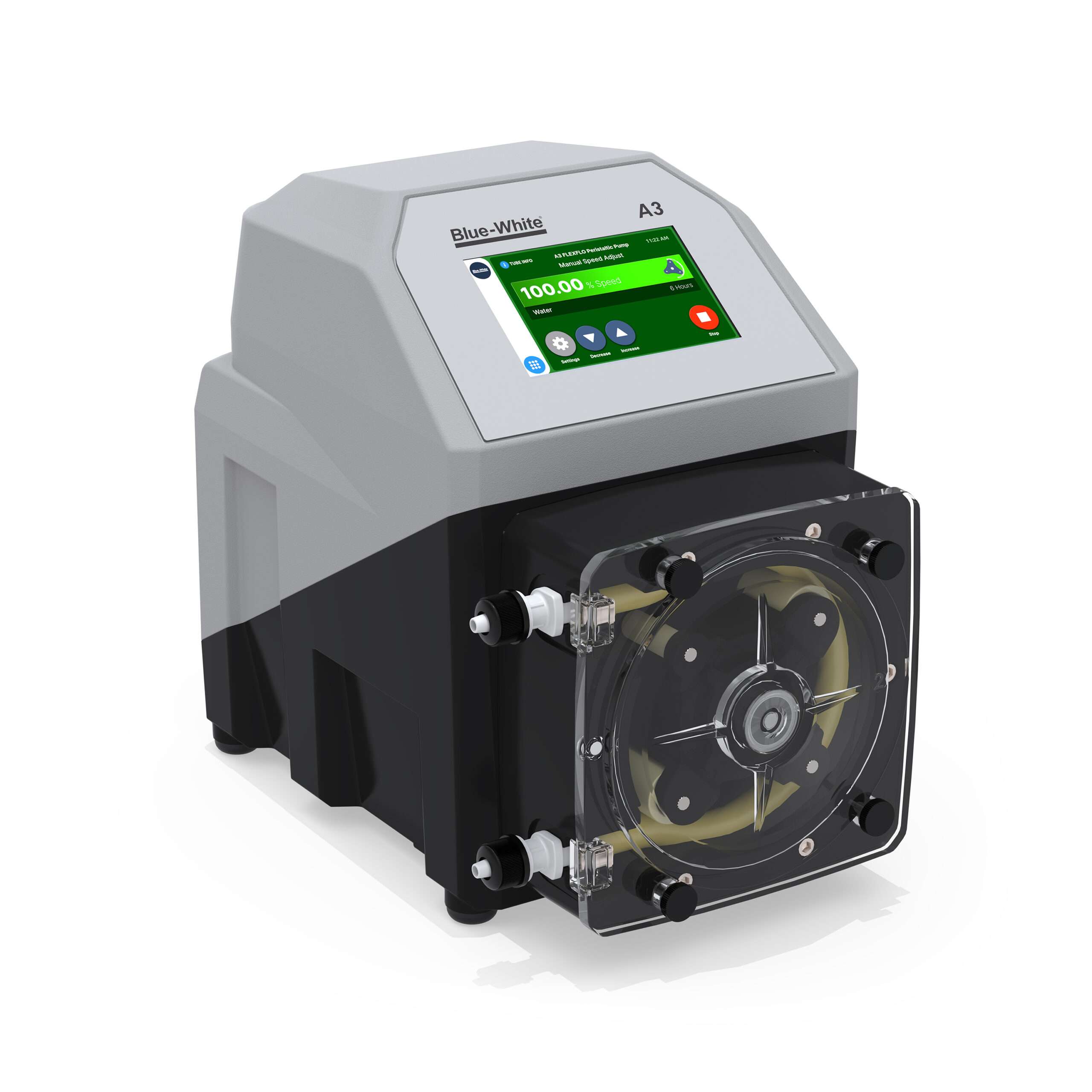

- A3 Peristaltische doseerpomp
- Twee buisconstructies
-
Met “S” 3/8” OD x ¼” ID slangcompressie-aansluitingen:
- Zuigbuis – helder PVC – 10′ lengte (3/8″ OD, 1/4″ ID)
- Aanzuigkorf
- Zuigkeramisch gewicht
- Ontladingsbuis – ondoorzichtig polyethyleen – 10′ lengte (3/8″ OD, 1/4″ ID)
- Uitlaatinjectiefitting met terugslagklep
-
Met slangpilaar “B” ½” en aansluitingen van het type “M” M/NPT:
- Aanzuigkorf
- Uitlaatinjectiefitting met terugslagklep
- #5 slangklem (alleen “B”)
-
Met “C” Tri-clamp en “Q” Quick Disconnect-aansluitingen:
- Geen accessoires meegeleverd
- Buisinstallatiegereedschap
- Montagemateriaalset
- Aansluitdoosconnectoren
uitgang
| Buismateriaal / Maat | Voedingssnelheid | Maximale snelheid | Maximale druk | Maximale temperatuur | Vereiste rolmontage | ||
| GPH | LPH | ml/min | RPM | PSI (bar) | °F (°C) | Code | |
| Flex-A-Prene® | |||||||
| ND | .001 - 2.1 | .003 - 7.8 | .06 - 132 | 125 | 125 (8.6) | 185 (85) | A3-SND-R |
| NEE | .002 - 4.76 | .007 - 18.0 | .12 - 300 | 125 | 110 (7.6) | 185 (85) | A3-SNGG-R |
| NGG | .007 - 19.02 | .026 - 72.0 | .48 - 1200 | 125 | 110 (7.6) | 185 (85) | A3-SNGG-R |
| NHL | .006 - 17.39 | .022 - 65.8 | .38 - 1097 | 125 | 65 (4.5) | 185 (85) | A3-SNGG-R |
| NK | .013 - 33.3 | .050 - 126.0 | .82 - 2100 | 125 | 125 (8.6) | 185 (85) | A3-SNGG-R |
| NKL | .013 - 33.3 | .050 - 126.0 | .82 - 2100 | 125 | 30 (2.1) | 185 (85) | A3-STH-R |
| Flex-A-Chem® | |||||||
| TH | .006 - 15.06 | .022 - 57.0 | .38 - 950 | 125 | 50 (3.4) | 130 (54) | A3-STH-R |
| TK | .011 - 28.5 | .043 - 108 | .72 - 1800 | 125 | 50 (3.4) | 130 (54) | A3-SNGG-R |
| Flex-A-Thane® | |||||||
| GE | .002 - 4.60 | .007 - 17.4 | .13 - 290 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| GG | .004 - 10.1 | .015 - 38.4 | .25 - 637 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| G2G | .007 - 18.23 | .03 - 69.0 | .46 - 1150 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| GH | .010 - 24.9 | .038 - 94.2 | .63 - 1570 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| GK | .011 - 28.5 | .043 - 108.0 | .72 - 1800 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
Specificaties
Maximale werkdruk (exclusief pompslangen)
- 125 psig (8.6-balk)
- OPMERKING: zie de maximale drukwaarden van de individuele pompbuismontage.
Maximale vloeistoftemperatuur (exclusief pompslangen)
- 185 ° F (85 ° C)
- OPMERKING: zie de maximale temperatuurwaarden van de individuele pompbuismontage.
Omgevingstemperatuur
- 14 °F tot 115 °F (-10 °C tot 46 °C)
Omgevingstemperatuur bij opslag
- -40 ° F tot 158 ° F (-40 ° C tot 70 ° C)
Maximale viscositeit
- 12,000 Centipoise
Maximale zuigkracht
- 30 ft. Water, 0 psig (9.14 m, 0 bar)
Bedrijfsspanning
- 115VAC/60Hz, 1ph (maximaal 2.0 Ampère)
- 230VAC/60Hz, 1ph (maximaal 1.0 Ampère)
- 220VAC/50Hz, 1ph (maximaal 1.0 Ampère)
- 240VAC/50Hz, 1ph (maximaal 1.0 Ampère)
- 230VAC/50Hz, 1ph (maximaal 2.0 Ampère)
Opties voor netsnoer
- 115V60Hz = NEMA 5/15 (VS)
- 230V60Hz = NEMA 6/15 (VS)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Australië/Nieuw-Zeeland)
- 230V50Hz = BS 1363/A (VK)
motor
- Borstelloze DC
Instelbereik motorsnelheid
- 2,500:1 (0.04% – 100%) Max. tpm = 125 tpm
Resolutie voor aanpassing van motorsnelheid
- 0.1% verhogingen > 1% motorsnelheid en < 100%
- Stappen van 0.04% < 1% motorsnelheid
Display
- 5″ touchscreen kleuren LCD, UV-bestendig
Talen weergeven
- Engels, Spaans, Frans, Duits en Portugees selecteerbaar
Toetsenbord
- Positieve actie tactiele schakelaar toetsenbord met tien knoppen
Beveiliging
- Programmeerbaar wachtwoord van 6 cijfers
Maximale totale afmetingen
- 8 cm (B x H x D)
product gewicht
- 25.4 pond (11.5 kg)
Geschat verzendgewicht
- 30 pond (13.6 kg)
Bijlage
- NEMA 4X (IP66) afwasbare, chemisch bestendige behuizing
RoHS-conformiteit
- Ja
Standaarden
- cETLus, CE
Video's
Nu bekijken
Nu bekijken
Nu bekijken
Nu bekijken
Gerelateerde casestudy's
Accessoires
KIT-DP3
$219.00
72000-380
$84.00
KIT-QBV
$487.00
KIT-QBE
$487.00
KIT-QME
$487.00
KIT-QMV
$487.00
KIT-QSV
$487.00
KIT-QSE
$487.00
KIT-M12
$157.00
KABEL-UAC
$65.00

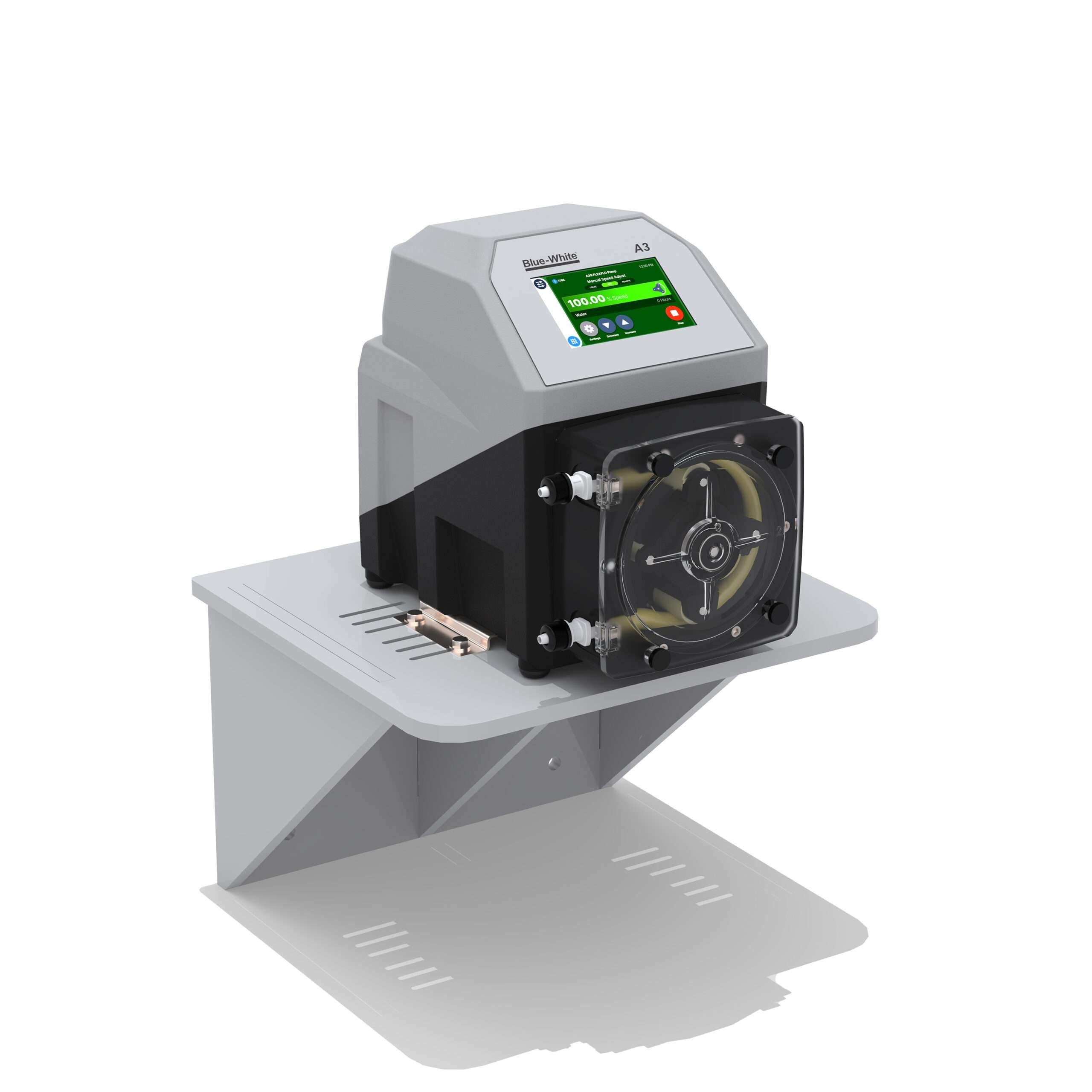

KIT-PSM
