A2

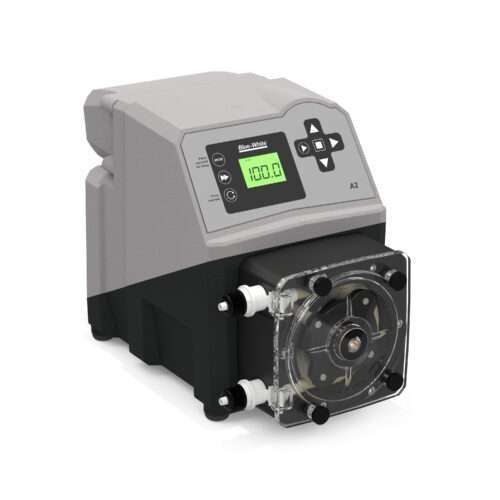

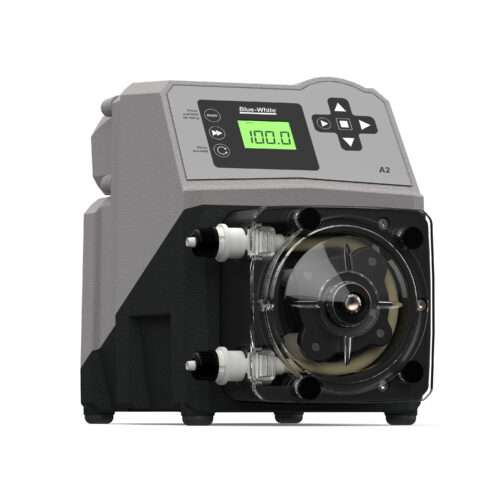

FLEXFLO® Peristaltic Metering Pump
Vereenvoudig chemische voeding met de FLEXFLO® A2 Peristaltic Metering Pump. Deze robuuste en compacte pomp heeft een zachte, lage-shear pompwerking, waardoor het een ideale keuze is voor het doseren van shear-gevoelige of gasvormige vloeistoffen. De A2 heeft geen terugslagkleppen, afdichtingen of andere hulpapparatuur nodig om te functioneren, waardoor onderhoudsintervallen en procesuitvaltijd worden verminderd.
Opties voor afstandsbedieningssignalen zijn onder meer Remote Start/Stop, Flow Verification, Puls en 4-20mA.
Technisch overzicht:
GPH
.02 - 21.23
LPH
.07 - 80.4
ml / min
1.1667 - 1340
Druk
125 psi (8.6 Bar)
Behuizing Rating
NEMA4X (IP66)
Standaarden
CE, cETLus, RoHS
Besturingsmethoden
Handmatig, op afstand analoog/digitaal
Laboratoriumvoedingen
100 tot 240VAC-50/60Hz
Literatuur
A2 Literatuur
Handleidingen
A2 Gebruiksaanwijzing – 80000-480
Technische gegevensbladen
A2 Technisch gegevensblad – 85000-114
Flex-A-Prene Technisch Gegevensblad – 85000-123
Gidsen
Gids voor het selecteren van buizen
Catalogus
3D-visualisator
Kenmerken en voordelen
Kenmerken
Voordelen:
- Zelf-aanzuigend – zelfs tegen maximale lijndruk. By-passkleppen zijn niet vereist. Kan geen dampblokkering of verlies van aanzuiging veroorzaken. 30ft zuiglift. Zachte lage schuifkracht pompwerking.
- Tube Failure Detection (TFD) detecteert buisbreuk door chemicaliën in de pompkop te detecteren. Geen valse triggering – Gepatenteerd
- Optioneel dubbelkanaalsbuisontwerp voor optimale prestaties en drukcapaciteit
Communicatie en interface:
- Gebruiksvriendelijke digitale bedieningselementen met LCD-scherm met achtergrondverlichting geven de motorsnelheid, ingangssignaalwaarden, service en alarmstatus weer
- Ingangen omvatten: 4-20mA en pulsingangen voor externe snelheidsregeling op afstand en gevoede 6-24 VDC of niet-gevoede droge contactsluiting voor starten/stoppen op afstand
- Uitgangen: één 250V/3A relais om TFD (Tube Failure System) en FVS (Flow Verification System) te bewaken, één 4-20mA analoog signaal dat schaalbaar is naar de motorsnelheid en één relaisuitgang voor de runstatus
- Te gebruiken met Blue-White's output Flow Verification Sensor (FVS) systeem. Sensor wordt apart verkocht
Superieur ontwerp:
- 2 jaar garantie
- 100:1 turndown-verhouding
- NEMA 4X (IP66) afwasbare, chemisch bestendige poedergecoate behuizing
- De robuuste rotor buigt niet door en zorgt voor een hogere nauwkeurigheid, omdat er geen metalen veren of scharnieren zijn die kunnen corroderen.
Veiligheidsvoorzieningen:
- Tube Failure Detection (TFD) detecteert buisbreuken en voorkomt zo het lekken van gevaarlijke chemicaliën
Optionele componenten beschikbaar:
- Montage verlengde beugels (72000-380) – 1 paar, RVS, 4 RVS schroeven
Wat is inbegrepen:
- A2 Peristaltische doseerpomp
- Twee buisconstructies
- Uitlaatinjectiefitting met terugslagklep
-
Met “S” 3/8” OD x ¼” ID slangcompressie-aansluitingen:
- Zuigbuis – helder PVC – 10′ lengte (3/8″ OD, 1/4″ ID)
- Aanzuigkorf
- Zuigkeramisch gewicht
- Ontladingsbuis – ondoorzichtig polyethyleen – 10′ lengte (3/8″ OD, 1/4″ ID)
-
Met slangpilaar “B” ½” en aansluitingen van het type “M” MNPT:
- Aanzuigkorf
- #5 slangklem (alleen “B”)
-
Met “C” Tri-clamp en “Q” Quick Disconnect-aansluitingen:
- Geen accessoires meegeleverd
- Buisinstallatiegereedschap
- Montagemateriaalset
- Aansluitdoosconnectoren
uitgang
| Buismateriaal / Maat | Voedingssnelheid | Maximale snelheid | Maximale druk | Maximale temperatuur | Vereiste rolmontage | ||
| GPH | LPH | ml/min | RPM | PSI (bar) | °F (°C) | Code | |
| Flex-A-Prene®-buis | |||||||
| ND | .02 - 1.7 | .07 - 6.5 | 1 - 108 | 130 | 125 (8.60) | 185 (85) | A2-SND-R |
| NEE | .044 - 4.44 | .168 - 16.8 | 2.80 - 280 | 130 | 110 (7.60) | 185 (85) | A2-SNGG-R |
| NGG | .172 - 17.2 | .651 - 65.1 | 10.85 - 1085 | 130 | 110 (7.60) | 185 (85) | A2-SNGG-R |
| Flex-A-Chem®-buis | |||||||
| TH | .14 - 14.3 | .54 - 54 | 9.0 - 900 | 130 | 50 (3.45) | 130 (54) | A2-STH-R |
| Flex-A-Thane®-buis | |||||||
| GE | .04 - 4.0 | 15 - 15.2 | 3 - 253 | 130 | 65 (4.50) | 130 (54) | A2-SGE-R |
| GG | .09 - 9.3 | .35 - 35.2 | 6 - 587 | 130 | 65 (4.50) | 130 (54) | A2-SGE-R |
| G2G | .15 - 14.9 | .567 - 56.7 | 9.45 - 945 | 130 | 65 (4.50) | 130 (54) | A2-SGE-R |
| GH | .21 - 21.23 | .80 - 80.4 | 13.4 - 1340 | 130 | 65 (4.50) | 130 (54) | A2-SGE-R |
Specificaties
Maximale werkdruk
- 125 psig (8.6-balk)
Maximale vloeistoftemperatuur
- 185 ° F (85 ° C)
Maximale omgevingstemperatuur
- 14 °F tot 115 °F/ -10 °C tot 46 °C
Maximale viscositeit
- 12,000 Centipoise
Maximale zuigkracht
- 30 ft. Water op zeeniveau (14.7 atm psi)
Bedrijfsspanning
- 115VAC/60Hz, 1ph (maximaal 1.5 Ampère)
- 230VAC/60Hz, 1ph (maximaal 0.7 Ampère)
- 220VAC/50Hz, 1ph (maximaal 1.0 Ampère)
- 240VAC/50Hz, 1ph (maximaal 1.0 Ampère)
- 230VAC/50Hz, 1ph (maximaal 1.0 Ampère)
Opties voor netsnoer
- 115V60Hz = NEMA 5/15 (VS)
- 230V60Hz = NEMA 6/15 (VS)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Australië/Nieuw-Zeeland)
- 230V50Hz = BS 1363/A (VK)
motor
- Geborsteld gelijkstroom, 1/8 pk
arbeidscyclus
- Doorlopend
Instelbereik motorsnelheid
- 100:1, (1.0% – 100% motortoerental) Max. rpm = 130
Display
- LCD met achtergrondverlichting, UV-bestendig
Toetsenbord
- Acht knoppen positief actie tactiele schakelaar toetsenbord
Maximale totale afmetingen
- 7 cm breed x 1 cm hoog x 2 cm diep
product gewicht
- 28.4 pond (12.9 kg)
Geschat verzendgewicht
- 35 pond (15.9 kg)
Bijlage
- NEMA4X (IP66)
RoHS-conformiteit
- Ja
Standaarden
- cETLus, CE
Video's
Nu bekijken
Nu bekijken
Gerelateerde casestudy's
Accessoires
72000-380
$84.00
KIT-QBV
$487.00
KIT-QBE
$487.00
KIT-QME
$487.00
KIT-QMV
$487.00
KIT-QSV
$487.00
KIT-QSE
$487.00

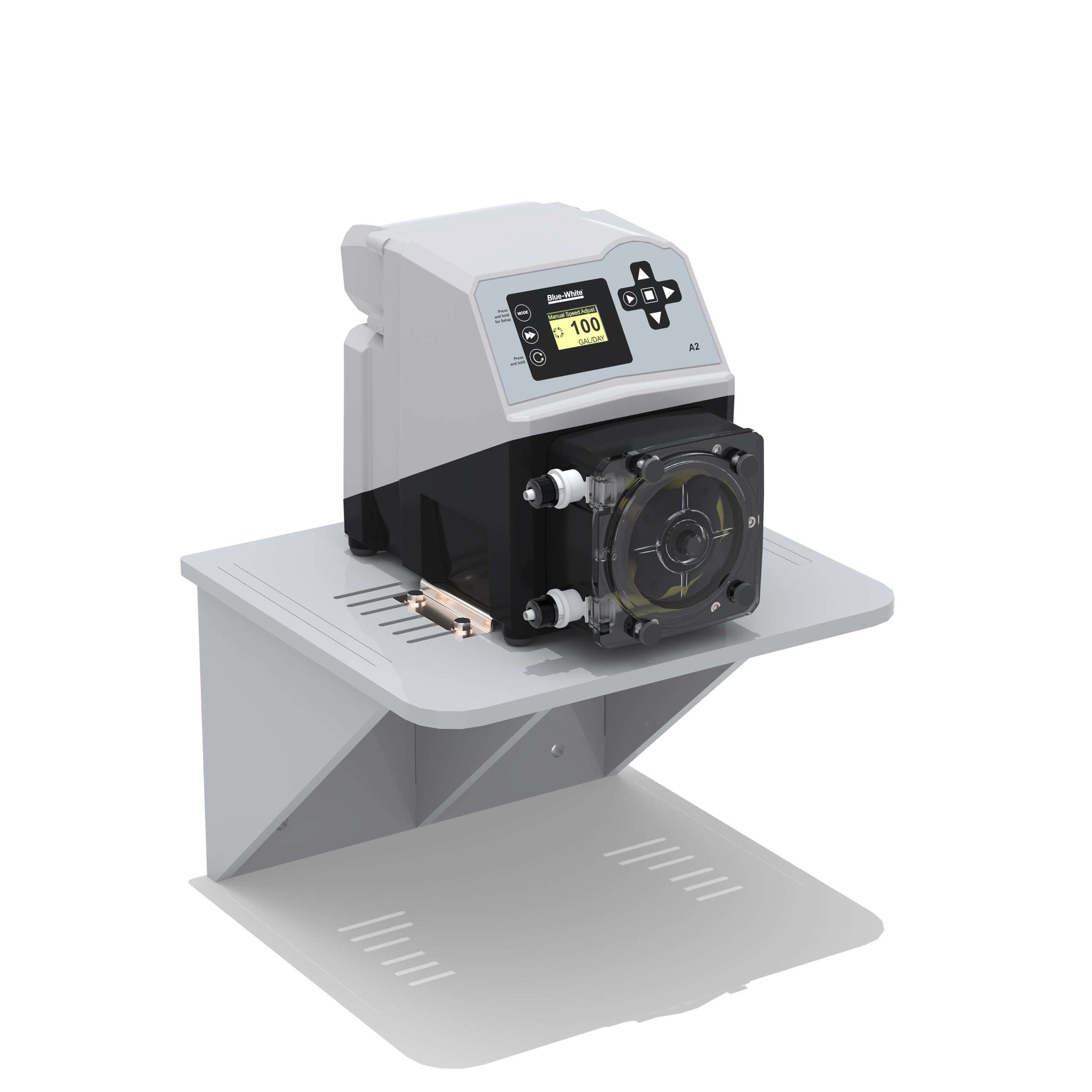

KIT-PSM
