A-100N
FLEXFLO® Peristaltic Metering Pump
Het ontwerp van de peristaltische pomp heeft geen kleppen die verstopt kunnen raken en onderhoud vereisen. De pomp is zelf-aanzuigend en kan geen dampbelvorming of verlies van aanzuiging veroorzaken.
Technisch overzicht:
GPD
2.4 - 124.08
LPH
.4 - 20
PSI
100
Bar
6.9
Behuizing Rating
NEMA 3R (IP23)
Standaarden
NSF/ANSI 61, CE, cETLus, RoHS
Besturingsmethoden
Handmatig, op afstand analoog/digitaal
Laboratoriumvoedingen
100 tot 240VAC-50/60Hz
Informatie & Brochures
A-100N Literatuur
Kenmerken
Overzicht
- Gepatenteerde TFD (Buisstoringdetectie) systeem beschermt tegen chemische lekkages uit een versleten buis en activeert een alarmuitgangsrelais
- Zelf-aanzuigend tegen maximale leidingdruk
- Kan geen dampvergrendeling of primer verliezen
- Opties voor buismateriaal: Norprene®, Norprene® Chemical en Tygothane®
Wat is inbegrepen:
- A-100N peristaltische doseerpomp
- Twee buisconstructies
- Uitlaatinjectiefitting met terugslagklep
- Zuigbuis – helder PVC – 5′ lengte (3/8″ OD, 1/4″ ID)
- Aanzuigkorf
- Zuigkeramisch gewicht
- Ontladingsbuis – ondoorzichtig polyethyleen – 5′ lengte (3/8″ OD, 1/4″ ID)
- Scherm schild
- Buismoeren (x2)
- Montagemateriaal
uitgang
| Buismodel | Max Pressure | 14 RPM-modellen | 30 RPM-modellen | 45 RPM-modellen | Modellen met 60 toeren per minuut* | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSI (bar) | GPD | GPH | Oz/Min | ml/min | LPH | GPD | GPH | Oz/Min | ml/min | LPH | GPD | GPH | Oz/Min | ml/min | LPH | GPD | GPH | Oz/Min | ml/min | LPH | |
| 1 | 65 (4.5) | 5.7 | 0.24 | 0.51 | 15 | 0.90 | 13.3 | 0.55 | 1.18 | 35 | 2.1 | 20.5 | 0.86 | 1.83 | 54 | 3.24 | 25.5 | 1.06 | 2.26 | 67 | 4.02 |
| 2 | 65 (4.5) | 12.2 | 0.51 | 1.08 | 32 | 1.92 | 28.5 | 1.19 | 2.54 | 75 | 4.5 | 43.6 | 1.82 | 3.89 | 115 | 6.90 | 53.3 | 2.22 | 4.73 | 140 | 8.40 |
| 3 | 50 (3.5) | 27.8 | 1.16 | 2.47 | 73 | 4.37 | 65.8 | 2.74 | 5.85 | 173 | 10.38 | 99.2 | 4.14 | 8.82 | 261 | 15.66 | 124 | 5.17 | 11.01 | 326 | 19.56 |
| 4 | 100 (6.9)* | 2.3 | 0.10 | 0.20 | 6.0 | 0.36 | 4.9 | 0.21 | 0.44 | 13 | 0.78 | 8.0 | 0.33 | 0.71 | 21 | 1.26 | 9.5 | 0.40 | 0.85 | 25 | 1.50 |
| 6 | 100 (6.9)* | 6.9 | 0.30 | 0.60 | 18.4 | 1.10 | 16.0 | 0.67 | 1.42 | 42.1 | 2.5 | 24.0 | 1.0 | 2.13 | 63.1 | 3.8 | 30.1 | 1.25 | 2.67 | 79.2 | 4.7 |
| 7 | 50 (3.5) | 21.7 | 0.90 | 1.92 | 57.0 | 3.40 | 52.5 | 2.19 | 4.66 | 138 | 8.3 | 76.1 | 3.17 | 6.76 | 200 | 12.0 | 95.1 | 3.96 | 8.45 | 250 | 15.0 |
| 8 | 50 (3.5) | 15.2 | 0.63 | 1.35 | 40.0 | 2.40 | 31.9 | 1.31 | 2.80 | 84 | 5.04 | 53.2 | 2.22 | 4.73 | 140 | 8.4 | 68.4 | 2.85 | 6.10 | 180 | 10.8 |
Specificaties
Niets om hier weer te geven
Pompen met variabele snelheid
Max. Hoogte werkdruk:
- 100 psig (6.9-balk)
Max. vloeistoftemperatuur:
- 130 F (54 C)
Max. Hoogte omgevingstemperatuur:
- 14 tot 110 F/ -10 tot 43 C
Arbeidscyclus:
- Doorlopend
Maximale viscositeit:
- 5,000 Centipoise
Maximale zuighoogte:
- 30 ft. Water 0 psig
Maximale vaste stoffen:
- 50% vol
Behuizing:
- NEMA 3R, (IP23)
Uitgangsaanpassingsbereik:
- 14 & 30 RPM met -1T, -2T, -4T buizen: 5-100% (20:1 turndown)
- Alle andere modellen: 10-100% (10:1 turndown)
Spanning (ampèreverbruik):
- 115VAC/60Hz, 1ph (max. 350 ampère)
- 220VAC/50Hz, 1ph (max. 175 ampère)
Type netsnoerstekker:
- 115V60Hz = NEMA 5/15 (VS)
- 220V50Hz = CEE 7/VII (EUROPA)
Geschatte verzendkosten:
- 12 lb (kg 5.4)
Max. Hoogte werkdruk:
- 100 psig (6.9-balk)
Max. vloeistoftemperatuur:
- 130 F (54 C)
Max. Hoogte omgevingstemperatuur:
- 14 tot 110 F/ -10 tot 43 C
Uitgangsaanpassingsbereik:
- 10-100% in stappen van 1%
Arbeidscyclus:
- Doorlopend
Maximale viscositeit:
- 5,000 Centipoise
Maximale zuighoogte:
- 30 ft. Water 0 psig
Maximale vaste stoffen:
- 50% vol
Behuizing:
- NEMA 3R, (IP23)
Spanning (ampèreverbruik):
- 115VAC/60Hz, 1ph (max. 513 ampère)
- 220VAC/50Hz, 1ph (max. 660 ampère)
Type netsnoerstekker:
- 115V60Hz = NEMA 5/15 (VS)
- 220V50Hz = CEE 7/VII (EUROPA)
Geschatte verzendkosten:
- 12 lb (kg 5.4)
Max. Hoogte werkdruk:
- 65 psig (4.5-balk)
Max. vloeistoftemperatuur:
- 130 F (54 C)
Max. Hoogte omgevingstemperatuur:
- 14 tot 110 F/ -10 tot 43 C
Uitgangsaanpassingsbereik:
- 14 & 30 RPM met -1T, -2T buizen: 5-100% (20:1 turndown)
- Alle andere modellen: 10-100% (10:1 turndown)
Arbeidscyclus:
- Doorlopend
Maximale viscositeit:
- 5,000 Centipoise
Maximale zuighoogte:
- 30 ft. Water 0 psig
Maximale vaste stoffen:
- 50% vol
Behuizing:
- NEMA 3R, (IP23)
Spanning (ampèreverbruik):
- 115VAC/60Hz, 1ph (max. 350 ampère)
- 220VAC/50Hz, 1ph (max. 175 ampère)
Type netsnoerstekker:
- 115V60Hz = NEMA 5/15 (VS)
- 220V50Hz = CEE 7/VII (EUROPA)
Geschatte verzendkosten:
- 12 lb (kg 5.4)
Max. Hoogte werkdruk:
- 65 psig (4.5-balk)
Max. vloeistoftemperatuur:
- 130 F (54 C)
Max. Hoogte omgevingstemperatuur:
- 14 tot 110 F/ -10 tot 43 C
Uitgangsaanpassingsbereik:
- 10-100% in stappen van 1%
Arbeidscyclus:
- Doorlopend
Maximale viscositeit:
- 5,000 Centipoise
Maximale zuighoogte:
- 30 ft. Water 0 psig
Maximale vaste stoffen:
- 50% vol
Behuizing:
- NEMA 3R, (IP23)
Spanning (ampèreverbruik):
- 115VAC/60Hz, 1ph (max. 513 ampère)
- 220VAC/50Hz, 1ph (max. 660 ampère)
Type netsnoerstekker:
- 115V60Hz = NEMA 5/15 (VS)
- 220V50Hz = CEE 7/VII (EUROPA)
Geschatte verzendkosten:
- 12 lb (kg 5.4)
Video's
Nu bekijken
Gerelateerde casestudy's
Vervangingsonderdelen
| Beeld | Catalogusnummer | Beschrijving | Prijs | Kopen |
|---|
Accessoires
C-340A
$54.00

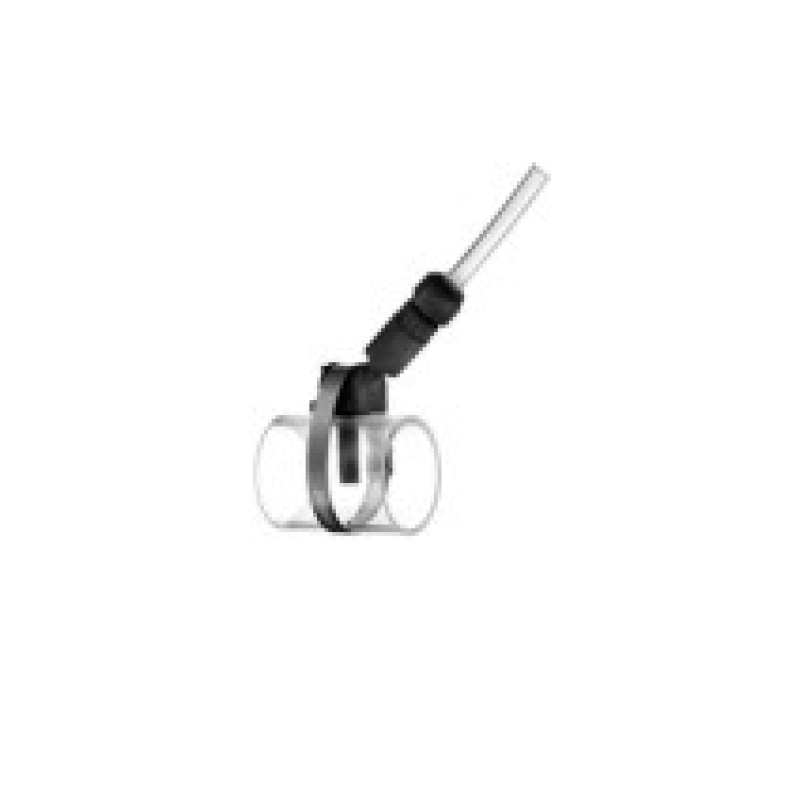

TI40-6V
$69.00
72000-349
$107.00
KIT-S07
$476.00
KIT-S15
$544.00
KIT-S30
$680.00
KIT-PSM
$368.00
Downloads
| Onderwerp | |||
|---|---|---|---|
|
A-100N (F, V) Gebruiksaanwijzing – 80000-381 |
9.88 MB | December 31, 2025 | Download |
|
A-100N (FP, VP) Gebruiksaanwijzing – 80000-587 [OUD] |
722.88 KB | 10 februari 2026 | Download |
|
A-100N polymeer technisch gegevensblad – 85000-196 [LEGACY] |
1.02 MB | 10 februari 2026 | Download |
|
A-100N Snelstartgids – 80000-738 |
330.61 KB | December 2, 2025 | Download |
|
A-100N Vervangende Onderdelenlijst |
1.33 MB | 10 februari 2022 | Download |
|
A-100N Technisch gegevensblad – 85000-197 |
1.07 MB | December 31, 2025 | Download |
|
A-100NA (C, S, X) Gebruiksaanwijzing – 80000-327 |
9.51 MB | August 26, 2025 | Download |
|
A-100NA Technisch gegevensblad – 85000-038 |
522.63 KB | August 12, 2025 | Download |
|
A-100NF Technisch gegevensblad – 85000-043 |
633.15 KB | August 12, 2025 | Download |
|
A-100NFP Technisch gegevensblad – 85000-131 |
2.48 MB | August 12, 2025 | Download |
|
A-100NV Technisch gegevensblad – 85000-040 |
656.38 KB | August 12, 2025 | Download |
|
A-100NVP Technisch gegevensblad – 85000-132 |
2.49 MB | August 12, 2025 | Download |
|
Industriële catalogus 2026 – 80000-707 |
17.00 MB | 28 januari 2026 | Download |
